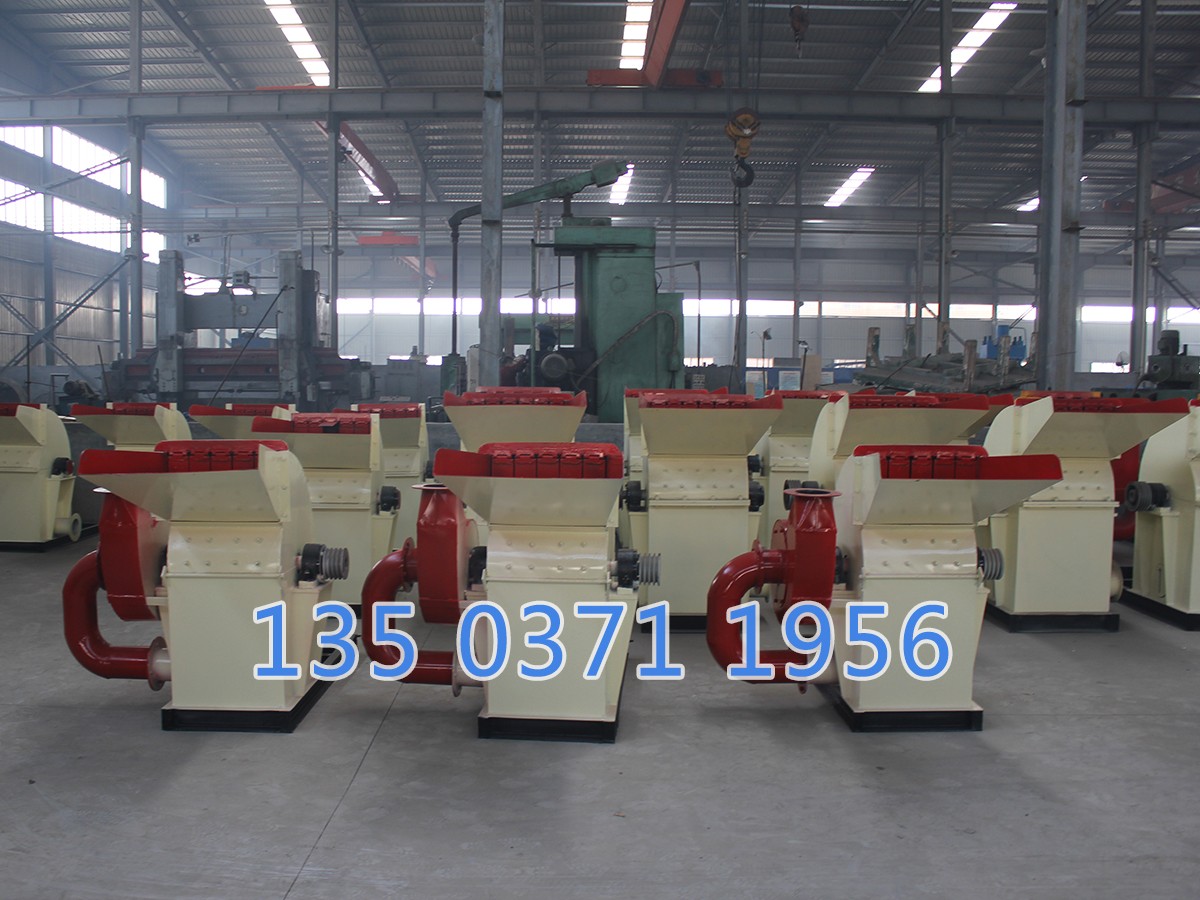

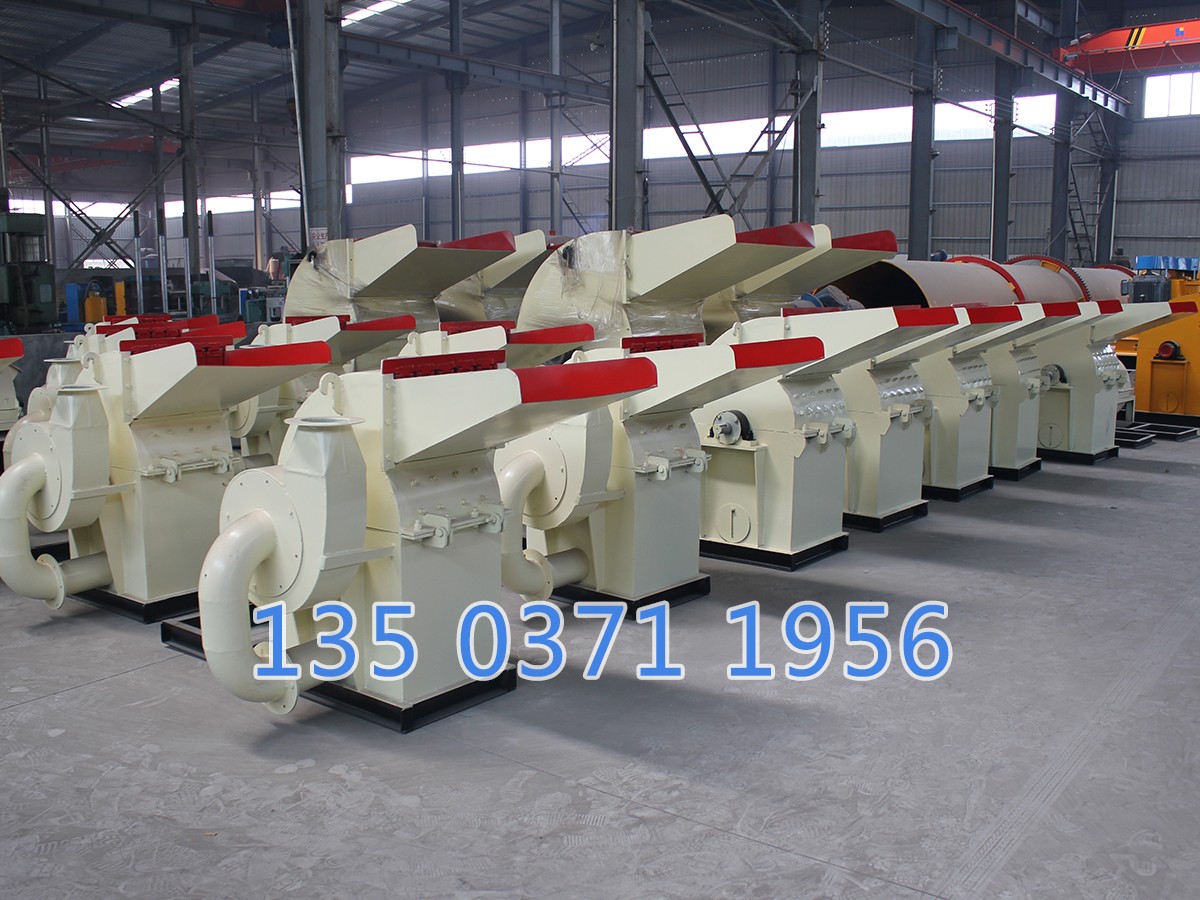

木材破碎機粉碎木屑工藝圖
木材破碎機主要由主機、風機、分離器、除塵設備等部分組成，主機內部分為粉碎室、塞擋室、風機室三部分。工作時，物料由進料口投入粉碎室后，經固定在主軸上的刀片和機殼內的襯板間的沖擊和高氣流的剪切進行粉碎，粉碎后的物料經塞擋室分級進入風機室，由風輪的吹送以及風機的引力使物料進入分離器，經分離器再次分級處理，粗料由回料咀返粉碎室進行再次粉碎，成品料由引風機引出進入集粉器裝袋包裝，余風由除塵散風裝置排出。
13503711956
相關產品
-
鼓式削片機鼓式削片機是我公司的傳統產品,多年來以產品性能優越,質量上乘,性價比高等特點被國內外客商廣泛應用。鼓式削片機是制備優質木片的專用設備，它適用于各造紙廠、刨花板廠、纖維板廠和木片生產基地、木片出口基地?？蓪⒃?、小徑木等切削成長度均一、切口平整，厚度均勻的優質工業木片，還可以切削枝丫材、板材等。 BX系列鼓式削片機是我公司為了更適應造紙、纖維板、刨花板行業對木片長度的不同要求，對各類鼓式削片機進行改進后的新機型。新型鼓式削片機更貼近用戶，性能更優越，是國內外生產出口木片的理想設備。機座采用高強度鋼板焊接而成，是整合機器的支承基礎。 鼓式削片機刀輥上安裝二把或三把、四把飛刀，用專門制造的飛刀螺栓，通過壓刀塊，把飛刀固定在刀輥上。根據被切削原料不同的厚度，上喂料輥總成可以借助液壓系統在一定范圍內上下浮動。切削下來的合格片料通過篩網孔落下，由底部排出，大的片料在機內再行切削。 鼓式削片機的液壓系統：由手油泵供至油缸，可以啟動罩蓋，便于刀片的更換；在維修時可以抬起上喂料輥總成，便于調整飛刀、底刀的間隙和梳板的拆裝。 鼓式削片機技術參數： 型號 BX213 BX215 BX216 BX218 BX2113 刀輥直徑 300 500 650 800 1300 飛刀數() 2 2 2 2 3 進料口尺寸 120×300 180×400 240×540 310×680 450×700 刀輥轉速(r/mi) 730 592 590 650 500 進料速度(m/mi) 38 38 38 35/37.38 38 加工原料**直徑 90 160 200 300 450 木片長度 26 35 35 35 38 生產能力(m3/h) 3-5 4-5 12 15-35 36-45 主電機功率 30 45 55 110 220 喂料輥電機功率 1.1×2 2.2×2 3×4 4×1 2×4 7.5×2 重量(T) 1.2 2.9 4.07 7 11.2 尺寸(長*高*寬) (mm) 3680×870×900 1540×1240×1020 1980×1950×1250 4670×2150×1500 3670×2448×2050 -
模板破碎機模板破碎機是一種優質的錘頭式粉碎機，該機一般用在廢舊板材料、貨架、托盤木材、膠合板等，因此該木材加工設備又被稱為包裝板材粉碎機，建筑板材粉碎機、廢舊板材粉碎機、貨架粉碎機、模板破碎機等，該機更大的特點就是加工能力強，不限制物料中含有金屬物料，也屬于破碎機的一種，模板破碎機是多年來我廠技術人員研發的一種新型設備，普通的木材破碎機僅限于木料的加工，而本機專業用于粉碎含有鐵釘?shù)哪静陌辶稀? 模板破碎機機構 建筑廢舊板材粉碎機的結構設計合理，對于針對廢舊板材物料的復雜性破碎而設計，機器主要結構由機架、外殼、電機座、轉軸、錘頭、螺旋輸送、引風機等組成，本機的設計外觀簡單，適用易于操作，強有力的加工能力相對耗電小。本機所使用的電機，采用55kw的四級大電機，上料需要使用輸送帶，輸送帶配置2.2kw的電機，引風機采用5.5kw兩級電機。該機的其他配置，必須的要有啟動柜，再配置變壓器，予以方便安全的生產。 模板破碎機特點 1、本機**突出的特點就是可以破碎帶釘子的木材，從上面視頻中就可以看到該機破碎的物料。 2、模板破碎機適用于脆性物料的粉碎，不堵塞，粉塵少，噪音低。 3、該機的設計，縮短了物料在粉碎室內滯留的時間，提高了易損件的使用壽命。 4、模板破碎機、膠合板破碎機特殊的錘頭制作工藝使錘子硬度加強比普通錘頭壽命增加2到3倍。 模板破碎機技術參數： 設備型號 500 650 800 1000 1200 進料輸送寬度 500 650 800 1000 1200 進料尺寸 500×100 650×100 800×120 1000×150 1200×200 主機電機 32kw 42kw 44.5kw 58kw 63kw 對輥進料電機 4kw 4kw 5.5kw 7.5kw 7.5kw 減速機電機 4kw 4kw 5.5kw 7.5kw 7.5kw 進料速度（m／） 0.45 0.55 0.65 0.75 0.80 輸送轉速（r／m） 650 650 650 650 650 破碎機轉速（r／m） 680 680 680 680 680 生產能力（噸） 1-3 2-5 3-8 5-10 7-15 設備重量（噸） 3 4.5 6.5 8 15 -
移動式樹枝粉碎機我公司可為客戶配備相應的柴油機代替樹枝粉碎機電動機動力，解決了山區、林場的無動力問題。樹枝粉碎機屬于干濕物料粉碎機，是目前應用比較廣泛的樹枝粉碎機設備，也是我國目前輕型粉碎機中表現優異的粉碎設備。 在園林應用方面經過該機粉碎后的樹枝呈鋸末狀可有效的減少各種園林單位對修剪后的樹枝的運輸量同時經粉碎后的鋸末還可應用于對樹木的施肥，由于該機為錘片式大引風設計所以對修剪后的枝椏干濕度要求不大很適合修剪后的集中粉碎作業，可切屑直徑1--20公分的枝杈及枝干，樹枝粉碎機主要用于加工松木、雜木、揚木、杉木、原竹等物料，更加適合用于食用菌培養基中的木屑機加工。同時該設備還可用于竹、茅草、玉米稈、高梁稈等纖維質稈狀物料的切屑。該樹枝粉碎機也可作刨花板、鋸末板高密度板的原料生產用. 該系列設備適合流動作業，廣泛適用于中小型刨花板和纖維板生產企業的備料工段，也可用于個體戶進行商品木片的生產。 樹枝粉碎機的工作原理： 樹枝粉碎機采用刀片切割和高速氣流沖擊，碰撞雙重粉碎功能于一體，并能同時完成微料分選加工工序。在刀片切割粉碎過程中，轉子產生高速氣流，隨刀片切割方向旋轉，物料在氣流中加速，并反復沖擊使物料同時受到雙重粉碎，加速物料的粉碎率。 樹枝粉碎機技術參數 型號 400型 500型 600型 700型 800型 900型 1000型 刀盤直徑 mm 400 500 600 700 800 900 1000 刀片數量 片 4 4 4 6 6 4-6 4-6 刀片長度 mm 100 130 150 200 230 260 300 料口直徑 mm 150×150 200×200 250×250 300×300 350×350 400×400 450×450 主軸轉速 r/mi 2600 2600 2500 2600 2300 2000 2000 配用電機 kw 5.5-7.5 11 15 18.5-22 37 45 55 配用柴油機 馬力 15 20 30 45 50 55 75 產量 kg/h 800-1000 1000-2000 2000-3000 3000-3500 3500-4000 4000-5000 5000-6000
相關視頻
相關新聞
-
竹子加工粉碎機竹子加工粉碎機可粉碎玉米秸稈、小麥秸稈、花生殼、豆粨、稻草、紅薯藤、花生秧、樹枝、樹葉、樹皮等能燃燒的農作物廢棄秸稈、根莖、花葉、藤蔓以及樹枝、樹葉。避免了這些農作物秸稈白白浪費，很好地保護了環境，減少了安全隱患，有效地開發了再生能源。使大量綠色垃圾變廢為寶，發揮出新的經濟價值，同時也保護了環境、改良了土壤，創造出良好的社會效益。秸稈粉碎機設備可以一次將廢舊秸稈等農作物進行粉碎處理，一次成型沒有返料。并且經過秸稈粉碎機處理的粉碎成品物料，有著非常好的使用價值和用途。 -
木材粉碎機軸承的維修和更換方法軸承是每個機器上**重要的配件之一，那么木材粉碎機上**容易發生的故障多是軸承過熱，其產生的影響便是使木材粉碎機在使用生產過程中出現問題，妨礙生產效率的提高。就用420木材粉碎機為例跟大家介紹一下。 **，電機轉子和木材粉碎機本身的粉碎機轉子不同心使得軸承承受過量的壓力較猛烈的沖擊，**致使木材粉碎機軸承出現發熱情況，如果遇到這樣的情況，要馬上停止運行機器，進行必要的故障維修，以免造成軸承的更大的損傷。 第二，在為軸承進行維護時，一次添加的潤滑油不能太多也不能太少，應該嚴格按照使用說明來進行維修護理，要不然，潤滑油的過多或過少都會影響軸承的運轉和熱量傳送，容易過早損壞木材粉碎機軸承。 第三，軸承本身和軸承蓋子貼的太緊也容易引起軸承過熱，在使用過程中發現有摩擦的聲音應立即停止機械運轉進行重新檢修。 對軸承的更換維修,在使用中經在使用中不定時的檢查木材粉碎機的軸承,查看軸承的磨損程度，定期添加潤滑油的品質之一是減少軸承磨損的措施，定期清洗物理清洗不能少。如果時間長，對軸承磨損嚴重的要及時更換軸承，安裝外固后用螺桿擠出機螺桿更換。均勻固定好螺釘輕輕去除污物。這些一般都包括了螺絲孔,盲塞,圓錐滾子，這是核心軸承拆卸方法。 有一些特殊類型的軸承是軸承孔，圓柱孔軸承拆卸，可以使用軸承套，用緊固軸內塊支撐電機，通過旋轉螺母,然后用錘子一邊的去敲打一邊慢慢的拆掉，對磨損嚴重需要更換的部件，必須削木機旋轉完全停止后進行，**是請人代替，確保人身安全。如果木材粉碎機的運行，皮帶輪下面是不開放或不完全開放的，機器軸承又在皮帶輪側，還有阻塞物，**的材料從進料口出去，出現這種情況，解決的辦法是把圓輪下面蓋完全打開，所以風扇將外面的空氣，對材料介紹側引風機，**在機體外部把它給修理好。 -
木材粉碎機一般多少錢木材粉碎機是一種新型的生產木粉前道生產理想的木工機械設備。他可以將木材、枝叉等原料一次加工成木屑，具有投資少、耗能低、生產率高、經濟效益好，使用維修方便等?優點。木材粉碎機是根據我國工業生產的需要，經過多年研究設計而發明的木材粉碎系列專用設備。由于設計合理、結構緊湊，安全、耐用、生產效率高，經推廣使用后，效果良好，整套設備只用一部電動機帶動，噪音小、結構簡單、布置緊湊、售價便宜、工作穩定、耗能少、產量高、木屑成品質量好，加工成本低。 -
木板材粉碎機-超細木糠粉碎機材粉碎機是目前使用廣的一種粉碎機，度電產品量較高，通用性好，有的錘片與轉子是較接的、金屬異物進入粉碎機后，只是擊破篩片，不會發生重大事故，但粉碎物粒度不均勻，粉末較多，其結構由喂入機構、粉碎室（轉子、錘片、篩片、齒板）、排料部分（風機、集料筒、集塵布袋）三部分組成，工作時，飼料從喂入機構進入粉碎室，在高速回轉的錘片的打擊下飛向齒板，與齒板碰撞彈回后再次受到錘片的打擊，同時在篩面與錘片間，飼料又受到強烈的磨擦，在反復的打擊碰撞和磨擦作用下，飼料逐漸被粉碎，不帶風機的粉碎機，由粉碎室內的氣流使粉碎物通過篩孔排出。帶風機的粉碎機，將粉碎物從篩孔抽出后，尚需通過集粉裝置（如集料筒、集塵布袋等）將混合氣流中的空氣與粉碎分離。 工作原理 木材粉碎機采用沖擊式粉碎方法，利用內部六只高速運轉的活動錘體和四周固定齒圈的相對運動，使物料經錘齒沖撞、摩擦，彼此間沖擊而獲得粉碎。粉碎好的物料經旋轉離心力作用，通過篩孔篩選后進入捕集袋。
